積鼎科技的報告是基于其自主研發的通用流體仿真軟件VirtualFlow，詳細介紹了該軟件在環路熱管系統內部兩相流動及其相變傳熱過程中的數值模擬分析。從蒸發器部件仿真、冷凝器部件仿真、整機回路仿真3個方面介紹該成功應用案例。
環路熱管作為一種高效的熱管理技術，可以通過毛細結構和熱力循環過程實現高效的熱量傳遞。隨著設備性能的不斷提高和集成度的增加，高頻率、高功耗零部件的應用日益廣泛，導致大量熱量產生，影響設備性能和可靠性。傳統散熱技術難以滿足散熱需求，而環路熱管因其基于相變散熱原理，具有傳熱能力強、無需外部能量輸入等優點，在微電子和航空航天等領域應用廣泛。
本研究采用浸入邊界法（IST）劃分網格，homogeneous mixture模型捕捉氣液兩相界面運動，標準k-ε模型描述湍流，并利用熱限制相變模型、LEE模型及壁面冷凝模型等描述流動相變效應，分析了工質在系統回路中的流動狀態、相變率及相含率變化。通過仿真模擬乙烷和丙烯工質在蒸發器和冷凝器中的行為，采用2D軸對稱和3D模型，并基于實驗數據估算系統壓力、物性參數及質量流量，分析了不同加熱功率和孔徑條件下的工質蒸發和冷凝過程，并評估了液體夾帶現象及其對系統穩定性的影響。
仿真結果顯示，乙烷和丙烯工質在蒸發器和冷凝器中均能達到穩定的工作狀態，且結果與實驗數據一致。蒸發器內的液體蒸發現象與加熱功率和孔徑密切相關；冷凝器內冷凝速率穩定，達到穩定工作狀態的時間顯著短于蒸發器。通過壁溫實驗數據可以顯示，仿真計算的流場溫度與實際測量值吻合，證明仿真模型的合理性和可靠性。這一研究對優化環路熱管系統的設計與運行具有重要參考價值。

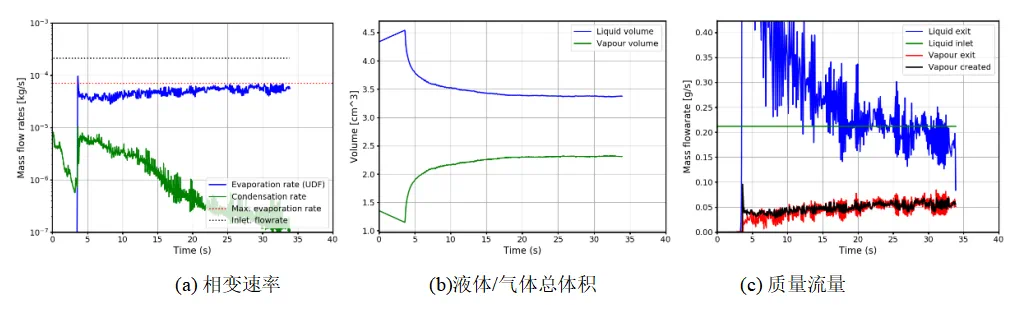

蒸發器內各統計量隨時間的變化

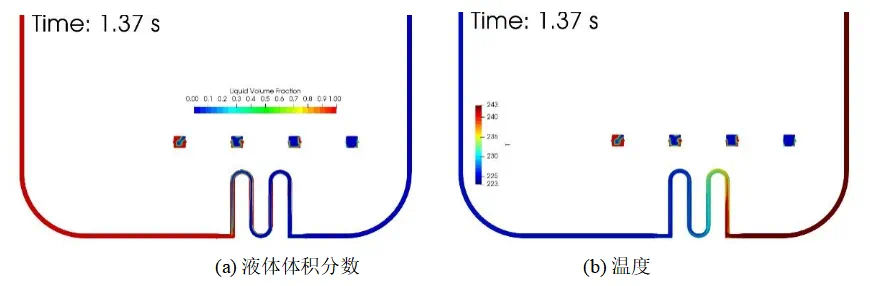

冷凝器流場穩態結果云圖(P=50W)
該研究成果不僅展示了積鼎豐富的熱管技術理論基礎，也為未來熱管模擬仿真技術的實際應用提供了有力的技術支撐。通過本次活動更進一步加強了積鼎與國內外科研機構和企業的合作交流，將共同推進熱管相關技術的應用及發展。
作為熱管技術領域的全國性專業學術會議，全國熱管會議自1983年首次召開以來，已發展成為推動熱管基礎與前沿技術發展的重要平臺，對熱管技術在信息、能源、航天、化工等多個行業的廣泛應用起到了積極的推動作用。
