1、界面穩定性問題分析
在VOF方法中，界面穩定性是多相流模擬的核心問題之一。界面捕捉的穩定性直接影響模擬結果的物理準確性，尤其在處理復雜界面形變、表面張力驅動流動以及高密度比流體時，數值誤差可能導致非物理現象。以下是界面穩定性中兩個主要問題的分析：數值擴散和表面張力偽速度。
1.1數值擴散
成因：
- 數值擴散是由于VOF方法中體積分?jǐn)?shù)的對流項離散化誤差引起的，尤其在使用低階格式（如一階迎風格式）時更為顯著。
- 在界面捕捉過程中，界面形狀會隨著流動逐漸擴散，導致界面模糊，失去物理意義。
- 當網格分辨率不足時，界面重構（如PLIC方法）也可能引入額外的擴散誤差。
影響：
- 界面厚度增加：數值擴散會導致界面從一個清晰的薄層變成模糊的過渡區域。
- 物理現象失真：例如在液滴動力學中，數值擴散可能導致液滴體積損失或形狀畸變。
- 多相流模擬精度下降：尤其在小尺度問題（如微流體）中，數值擴散會顯著影響界面動力學行為。
1.2表面張力“偽速度”（spurious currents）
成因：
- 表面張力的計算通常采用CSF（Continuum Surface Force）模型[1]，該模型將表面張力分布到界面附近的網格中。如圖 1所示，界面的離散近似充當物理平滑界面上的擾動，在其附近產生虛假的毛細管流。其毛細管流的量級與網格尺度有關，見式。
.png)

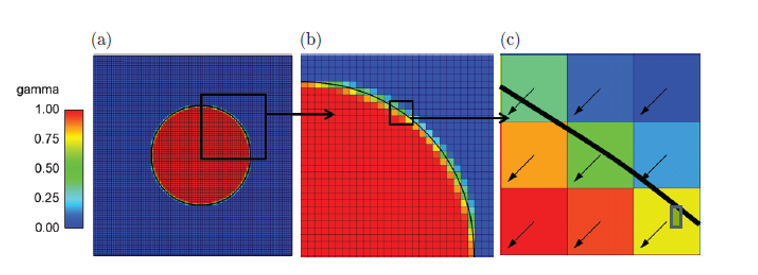

圖1 二維液滴的體積分?jǐn)?shù)分布，黑色曲線為真實界面
從式中可以發現減小網格大小并不會減小這種誤差，反而會加劇。減小這種誤差涉及到精確的界面處曲率計算，對表面張力的顯式處理等方法。已有的數值方法對這種時間步要求有對應的判據，在時間尺度上需要滿足一定的要求，如下兩式。
- 在離散化過程中，表面張力與壓力梯度之間可能出現不平衡，導致非物理的偽速度。
- 網格分辨率不足或界面幾何形狀復雜時，偽速度問題尤為嚴重。
影響：
- 界面形狀失真：偽速度會導致界面發生非物理的運動或振蕩。
- 流體動力學行為異常：例如在高表面張力問題中，偽速度可能完全改變流體的流動模式。
- 模擬結果不穩定：偽速度的累積可能導致模擬發散，尤其在長時間模擬中。
2、典型案例分析
為了更直觀地分析VOF界面捕捉的穩定性問題，以下通過兩個經典案例進行探討：靜止?fàn)顟B(tài)由界面毛細力產生的波動（Standing Capillary Wave）和液滴周期形變（Periodic Deformation of a Droplet）。
2.1Standing Capillary Wave
背景：
- 靜止?fàn)顟B(tài)由界面毛細力產生的波動是一個經典的表面張力驅動問題，用于測試界面捕捉算法在表面張力計算中的穩定性。
- 在理想情況下，Standing Capillary Wave的振幅會隨著時間逐漸衰減，最終達到平衡狀態。
測試設置：
- 初始界面為一個正弦波形，波長為(為(λ)，振幅為(a=λ/20)。設置模型見圖 2。該案例的動能波動頻率具有解析解，見下式。
由于粘性效應產生的動能衰減由下式?jīng)Q定[2]。

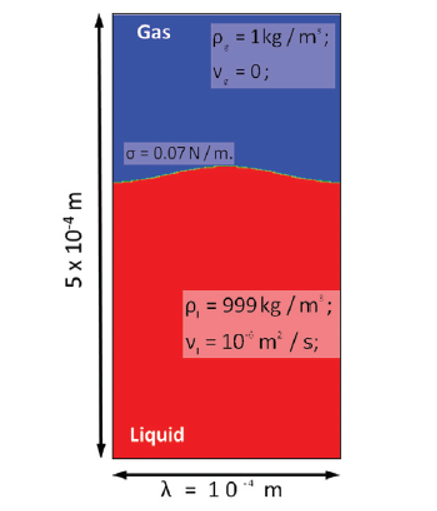

圖2案例示意圖
- 表面張力是唯一的驅動力，流體的粘性和密度均為常數。
- 目標是觀察界面形狀的演化以及振幅的衰減規律，如圖 3?？梢园l(fā)現，網格對動能的衰減過程存在較大的影響，粗糙的網格甚至影響震蕩的頻率。

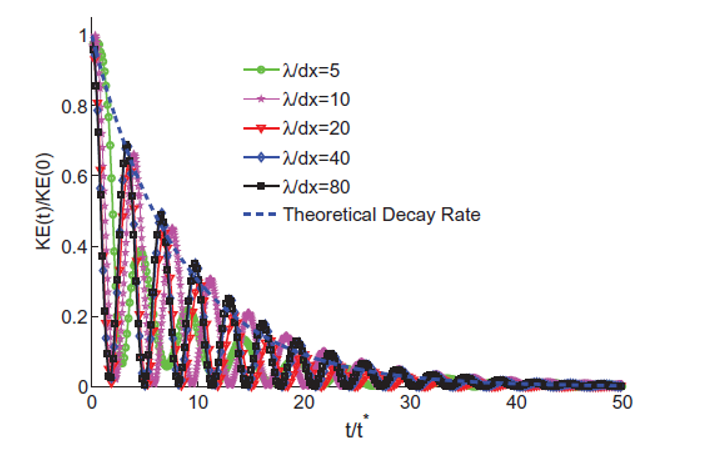

圖3不同網格尺度下動能衰減過程與解析解對比
問題表現：
- 偽速度問題：如果表面張力計算不準確，界面會出現非物理的振蕩。
- 數值擴散：界面逐漸模糊，波形失去清晰度。
- 能量耗散異常：數值誤差可能導致波的衰減速度與理論值不符。
改進方法：
- 使用平衡力算法（Balanced-Force Algorithm）來精確平衡表面張力和壓力梯度。
- 提高界面重構精度（如采用PLIC方法）以減少數值擴散。
- 采用自適應網格細化（AMR）技術，在界面附近提高分辨率。
2.2液滴周期形變（Periodic Deformation of a Droplet）
背景：
- 液滴周期形變是一個經典的對流測試問題，用于評估界面捕捉算法在復雜界面形變中的穩定性。
- 液滴在一個周期性變化的速度場中被拉伸和壓縮，最終應恢復到初始形狀。
測試設置：
- 初始液滴為一個的圓盤或球體，置于一個二維或三維的速度場中。如式，為一個三維狀態下速度場隨時間變化。該案例經由公式直接給定在網格的face中心，為準確的速度分布，后參與VOF方程計算。
- 速度場為周期性變化的渦流場，液滴在流動中經歷拉伸、旋轉和壓縮。
- 目標是觀察液滴在一個周期后是否能夠恢復到初始形狀。如圖 4，在初始時刻為圓球，在一個周期后，如果是數值精度高的算法，應該保持較好的圓球狀。

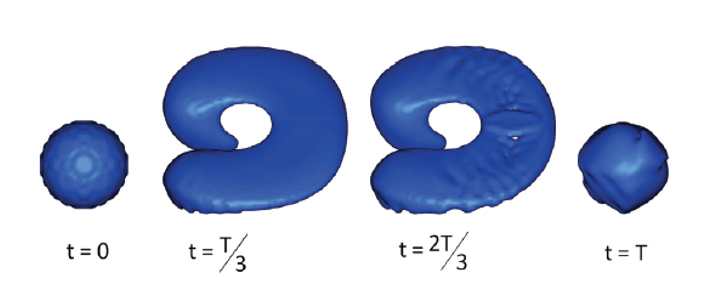

圖 4 液滴界面變化過程
問題表現：
- 數值擴散：液滴在拉伸過程中，界面逐漸模糊，導致體積損失。
- 界面重構誤差：在復雜形變過程中，界面重構算法可能無法準確捕捉液滴形狀。
- 偽速度問題：表面張力計算誤差可能導致液滴形狀的非物理變化。
改進方法：
- 使用高階插值方法（如PLIC）[3]來提高界面重構精度。
- 采用MULES算法限制體積分?jǐn)?shù)的變化，確保界面清晰。
- 采用基于幾何方法的界面捕捉算法，如OpenFOAM中的IsoAdvectors。
- 在高密度比和高粘度比條件下，使用Ghost Fluid Method（GFM）[5]平滑界面附近的物性跳躍。
總結
通過對VOF界面捕捉穩定性問題的分析，可以看出數值擴散和表面張力偽速度是影響界面穩定性的兩大主要問題。在典型案例中，靜態毛細波和液滴周期形變分別揭示了表面張力計算和界面重構的不足。為了解決這些問題，研究者提出了多種改進算法，如PLIC方法、平衡力算法和自適應網格細化技術。這些方法在提高界面捕捉精度和穩定性方面表現出色，但仍需在計算效率和適用性方面進一步優化。
